印染污水回用专用超滤膜技术

膜丝

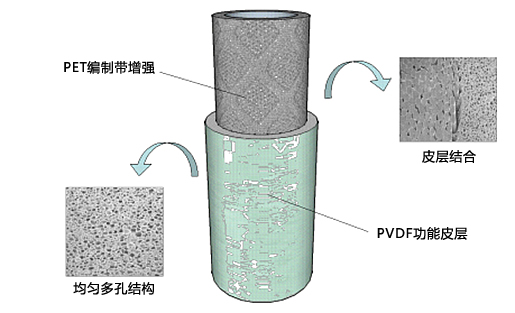

膜丝以PVDF为膜材质的内支撑型中空纤维膜，是经多年研发的新一代高性能产品。采用复合相分离制膜工艺进行生产，内部有聚酯编制管作为支撑体，具有强度高（拉伸强度≧20.0MPa）、抗剥离（剥离强度≧1.0MPa），孔隙率高（≧60%），通量大（纯水）（≧200L/m² h-0.01MPa）等特点。过滤精度为0.1μm。

特点：
◆ 不断丝、不脱皮、高通量、耐污染、寿命长、可干态运输贮存。

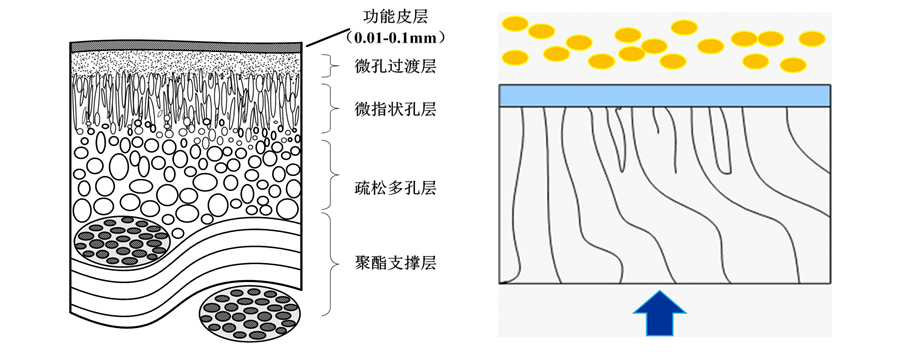

结构特点：
◆ 没有无孔缺陷层，无结构性通量损失，提高产水通量，运行通量长期稳定；
◆ 非对称膜孔结构设计，提高抗污染能力和反冲洗效果。

科德MBR帘式膜组件
科德MBR膜组件采用中空纤维帘式膜形式，产品形式多样可以根据用户的使用条件进行拆分或组合，应用形式更加灵活。使用者在选择膜组件时最关心通量、强度、过滤精度和抗污染能力等几个参数。较高的过滤精度可以保证产品水的质量；大通量可以降低工程的造价；高强度和抗污染能力能够延长组件的使用寿命，降低运行维护成本。

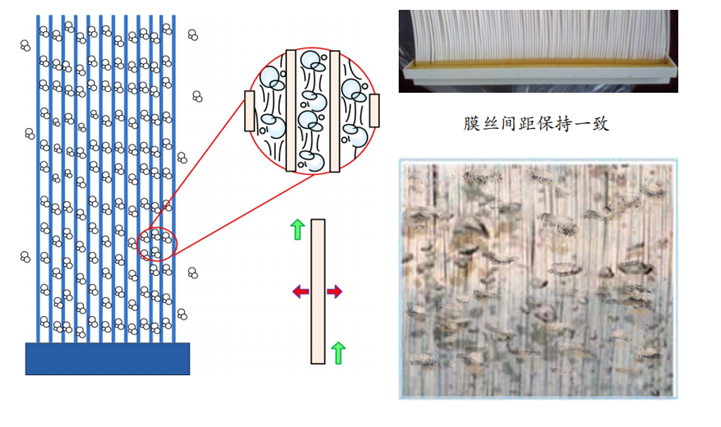

特点：
◆ 运行压力平衡
◆ 有效工作面积大
◆ 擦洗空气利用率高
◆ 膜丝表面污染减少

科德MBR帘式膜组件性能参数

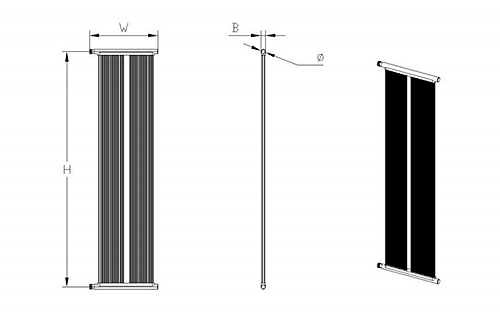

KD-MBR-I 系列膜组件外形参数

序号	膜组件型号	H	W		B	?	装填面积	膜丝直径	接口形式
序号	膜组件型号	H	承插	螺纹	B	?	装填面积	膜丝直径	接口形式
1	KD-MBR-I-20	2000	578	610	40	40	20m²	2.6mm	承插/内螺纹
2	KD-MBR-I-15	1500	578	610	40	40	15m²	2.6mm	承插/内螺纹
3	KD-MBR-I-10	1000	578	610	40	40	10m²	2.6mm	承插/内螺纹
4	KD-MBR-I-5	500	578	610	40	40	5m²	2.6mm	承插/内螺纹

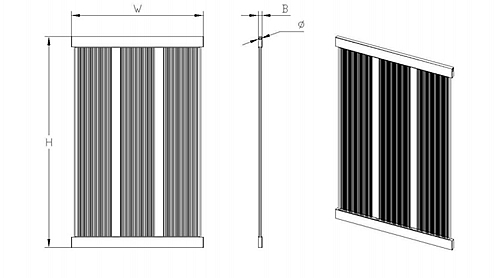

KD-MBR-II 系列膜组件外形参数

序号	膜组件型号	H	W	B	?	装填面积	膜丝直径	支管材质
序号	膜组件型号	H	W	B	?	装填面积	膜丝直径	支管材质
1	KD-MBR-II-35	2000	1250	30	24	35m²	2.6mm	SUS316
2	KD-MBR-II-30	2000	1250	30	24	30m²	2.6mm	SUS316
3	KD-MBR-II-20	1500	1250	30	24	20m²	2.6mm	SUS316
4	KD-MBR-II-18	1300	1250	30	24	18m²	2.6mm	SUS316
5	KD-MBR-II-15	1000	1250	30	24	15m²	2.6mm	SUS316

科德MBR帘式膜技术参数

基本参数
型号	KD-MBR-I (W×B)	KD-MBR-II (W×B)
规格	578mm×40mm	1250mm×30mm
有效膜面积（m²）	5-20*	10-35*
膜丝内/外径（mm）	1.5/2.6**
过滤精度	0.1μm
壳体材料	ABS
膜丝材料	PVDF改性高分子材料/聚酯（PET）支撑网管
连接管规格	?40/?20	?24
集水方式	上下集水，侧边产水	上下集水，顶部两侧产水
运行方式	浸没式抽吸/虹吸过滤
运行相关指标
使用条件	建议使用条件	最优使用条件
pH	2-12	6-8
温度（℃）	10-40	15-30
动植物/矿物油含量（mg/L）	<50/<3	<30/<1
操作压力（MPa）	0.02～-0.05	0.05～-0.03
污泥浓度（g/L）	4-2	6-10
运行膜通量（L/m².h）	10-30
产水浊度（NTU）	<0.3***

注：*单帘膜组件装填面积由膜丝外径、膜丝长度及装填根数确定。

科德MBR膜组器
科德MBR膜组器是由膜架、给水管、膜组件构成。每个标准膜组器由1-60片膜组件组成，并配有专用的连接、固定件。

特点
安装拆卸方便。
膜组器通过承插的方式将膜组件与集水管两端相接，结构不紧简单紧凑、密封性高，而且使得设计更灵活，安装拆卸更方便。
耐污染，运行费用低。
采用脉冲节涌流连续曝气方式，能有效增加膜丝的抖动，消除膜丝间易积泥的死角，有效去除滤饼附着，减少擦洗气量，降低能耗；同排单点控制，实现一台风机对多组块单点间歇曝气，可进一步降低系统能耗。
剩余污泥少，自动化程度高。
设置污泥回流，可大幅减少污泥产量，降低污泥治理费用；由于膜丝剥离强度高，支持瞬间单点高压反洗；整套系统自动化控制程度高，产水连续。

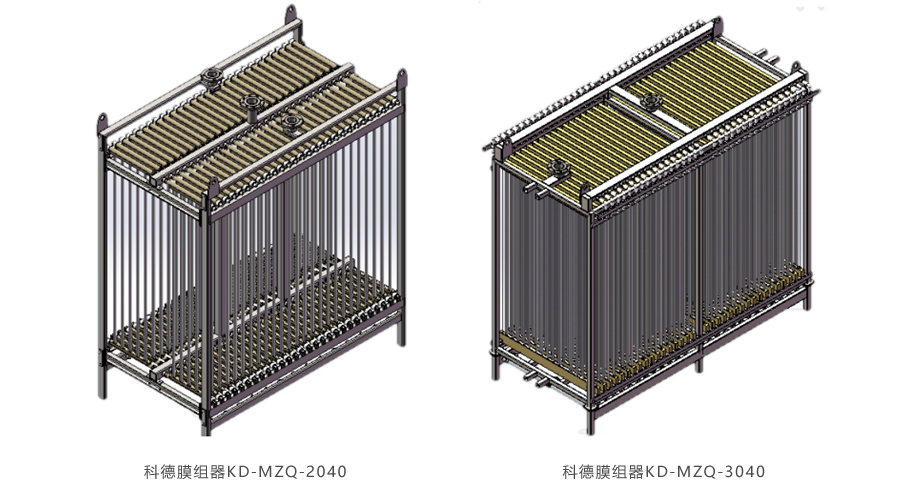

科德MBR标准膜组器规格

膜组件型号	KD-MBR-I-20	KD-MBR-II-30
膜组器型号	KD-MZQ-2040	KD-MZQ-3040
总用膜帘数	40	40
膜组器膜装填面积	800	1200
膜组器尺寸（mm） LWH	240012502700	240015002700
膜组器干重（kg）	800	1200
膜组器湿重（kg）	3000	4000

膜组器运行条件

运行条件	温度（℃）	15～30
	pH值	2～12
	污泥浓度（g/L）	4～12
	运行压力（MPa）	-0.01～-0.03
	最大跨膜压差（MPa）	0.05
	运行通量（L/m²h）	10～30
	反冲洗压力（MPa）	≦0.02
	膜装置曝气量（Nm³/膜装置投影面积m².h）	60～120
	曝气量	保持膜池末端溶解氧2～3mg/L
进水水质	COD（mg/L）	≦500
	BOD5（mg/L）	≦300 mg/L
	SS（mg/L）	≦200mg/L
	NH3-N（mg/L）	≦50mg/L
	TP（mg/L）	≦7mg/L
	pH	6～9
	矿物油（mg/L）	≦3mg/L
	动植物油（mg/L）	≦50mg/L

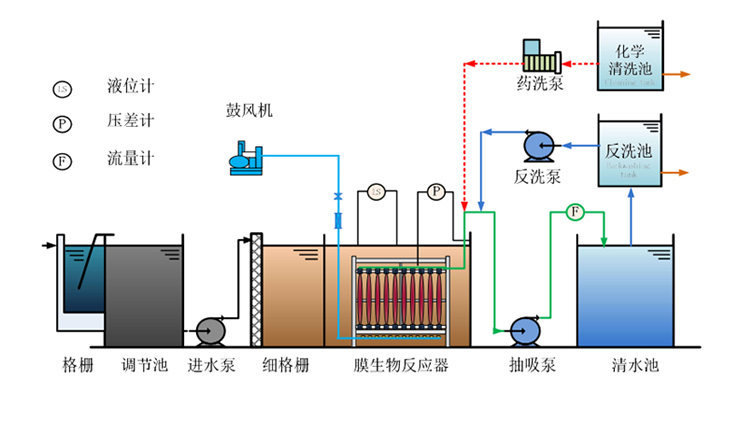

科德MBR标准工艺流程图 <需请技术部提供>
<范例>

科德管式超滤
科德管式超滤是利用外压力驱动，按溶质的分子量及直径大小来分离和过滤的一种物理分离过程。外压式过滤方式，具有更高的纳污量，对进水悬浮物的大小及浓度范围更加宽松，水质适用范围广。

科德管式超滤特点
  ◆ 使用寿命长
采用PVDF为原材料，膜丝耐氧化剂清洗的能力更强，已清洗。产品长期运行通量稳定，寿命长。
  ◆ 产水水质好
膜孔径为0.03μm，过滤精度高，出水浊度小于0.1NTU。
  ◆ 抗污染能力强
经亲水改性处理后的PVDF膜丝具有优秀的亲水性和抗污染能力，可在较低的跨膜压差下，保持较高的通量。
  ◆ 强度高不断丝
PVDF中空纤维膜有着良好的拉伸强度和断裂伸长率，能够承受气流反复擦洗，不易断丝，产品使用寿命长。

科德管式超滤膜组件技术参数

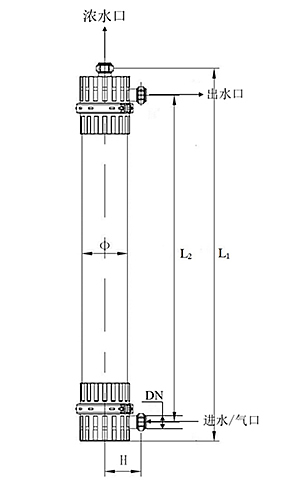

外形尺寸

单位：mm

膜组件型号	L1	L2	?	H	接口尺寸
KD-UF-8060D	1860	1630	225	180	DN50
KD-UF-8080D	2360	2130	225	180	DN50

性能参数

项目	KD-UF-8060D	KD-UF-8080D
膜材质	PVDF
运行方式	外压
公称孔径	0.03μm
膜丝内/外径	0.7/1.3mm
有效摩面积	52m²	77m²
外形尺寸	?225×1860mm	?225×2360mm
组件重量（湿态）	75kg	92kg
组件水容积	32L	40L
进出水接口	DN50	DN50
外科材料	UPVC
端头封装材料	环氧树脂/聚氨酯
最大进水压力	0.3MPa
过滤方式	盲端或错流过滤
纯水通量	>150L/m².h（0.1MPa，25℃）
设计通量	30～120L/m².h，25℃
产水浊度	<0.1ntu
产水SDI15	≦3

操作条件

项目名称		参数
进水条件	浊度	≦300 NTU
	pH	2～10
	预过滤精度	100～300μm
	温度	1～40℃
	进水压力	≦0.3 MPa
	进水含油浓度	≦2 mg/L
跨膜压差		≦0.2 MPa
反洗频率		20～60分钟一次（根据水质或中试实验确定）
反洗时间		20～60秒
反洗压力		≦0.2 MPa
反洗通量		80～120L/m².h
正洗时间		20～60秒
正洗水量		同正常工作水量
气洗条件	进气时间	20～60秒
	组件最大进气压力	0.25MPa
	气洗流量	4～10Nm³/h·支
	气源	无油压缩空气
化学加强反洗	加强反洗周期	12～24小时/次（根据水质或中试试验确定）
	加强反洗药剂	0.1%HCl（视水质情况增减）
	加强反洗药剂	0.05%NaOH+0.1%NaClO（视水质情况增减）
化学清洗	清洗条件	跨膜压差比初始上升0.08～0.10MPa，且通过反洗、气洗或化学加强反洗不能恢复时
	化学清洗时间	60～90分钟
	化学清洗药剂	1-2%草酸、1-2%柠檬酸或0.4%HCl 0.1%NaOH+0.2%NaClO（有效氯计）
	清洗流量	1.0～2.0m³/h
	清洗温度	30～35℃
